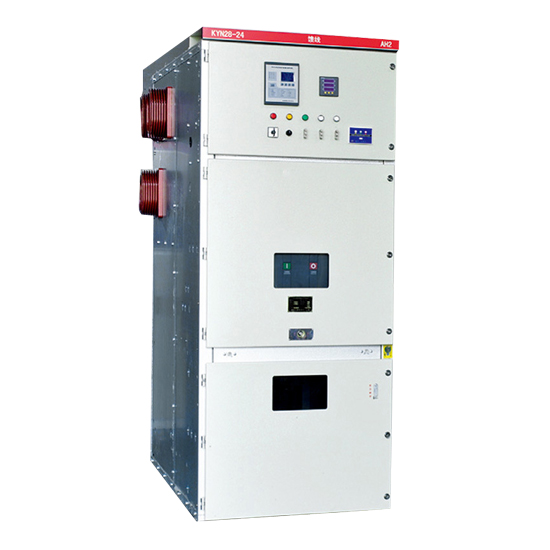

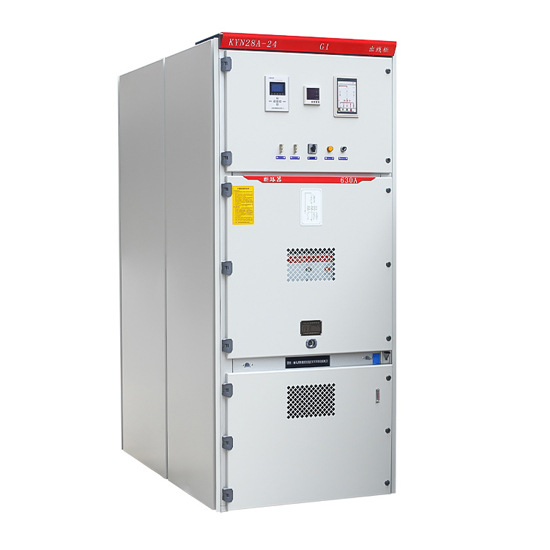

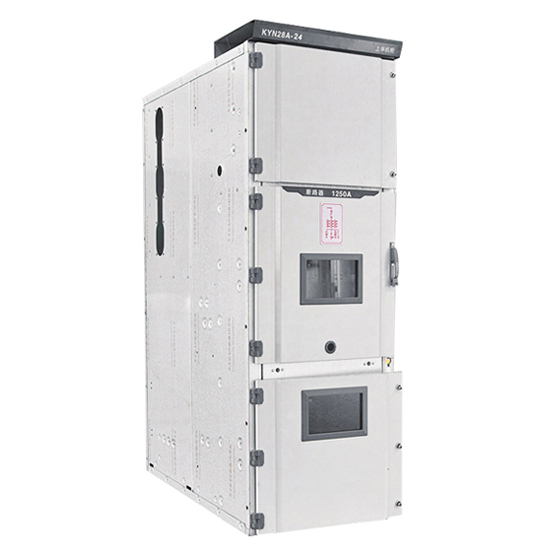

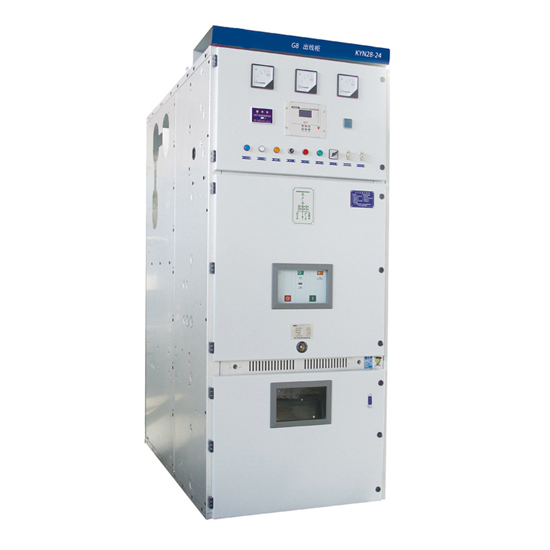

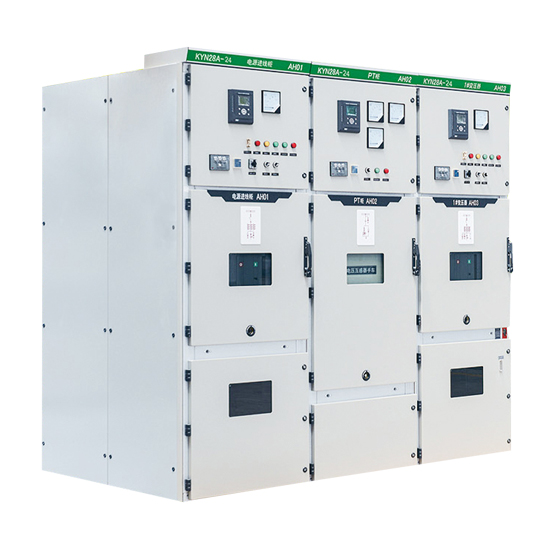

KYN28-24(Z)(GZS1)型愷裝抽出式交流金屬封閉開關柜系額定電壓24kV三相交流50Hz的戶內成套配電裝置。其外殼完全是由復鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成，其有很高的書L械強度，有效地保證了產況:的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。主開關VS1真空斷路器，其整柜由儀表室，母線室，手車室和電纜組成。木開關柜能滿足GB3906, DL404, IEC-298等標準的要求，并且具有防止誤操作斷路器、防比帶負荷推拉手車、防止帶電關合接地開關。

1.海拔高度:不超過1000m,

2.環境溫度:上限+40℃，下限一10℃:

3.相對溫度:日平均值不大于95%，月平均位不大于90%;

4.飽和蒸汽壓:日平均值不大十2.2*10-3MPa，月平均值不大十1.8X 10-3MPa;

5.地震烈度:不超過8度;

6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

主要適用于發電廠、中小型發電機送電、工礦企事業配電及電力系統的二次變電所受電、饋電及大型高壓電動機啟動等，實行控制保護、監測之用。其母線系統為單母線宜可派生出單母線帶旁路和雙母線結構。具有實現“五防”閉鎖功能。該柜體既能配用ZN63 (VSI)真空斷路器，也可配用ABB公司的VD4真空斷路器，實為一種性能優越的配電裝置。

開關設備的安裝:

按工程需要與圖紙標明，將開關柜運至他們特定的位置，如果一排較長的開關柜排列（為10臺以上），拼柜工作應從中間部位開始。

用特定的運輸工具如吊車或叉車，嚴禁用滾筒撬棍。

從開關柜內抽出斷路器手車，另放別處妥善保管。

在母線隔室前面松開固定螺栓，卸下垂直隔板。

松開斷路器隔室下面水平隔板的固定螺栓，并將水平隔板卸下。

松開和移去底板。

從開關柜左側控制線槽移去蓋板1、2。右前方控制線槽板亦同時卸下。

在基礎上一個接一個安裝開關柜，包括水平和垂直兩個方面，開關柜安裝不平度不得超過2mm。

當開關柜完全組合（拼接）好后，可用地腳螺釘將其與基礎槽鋼相連或用電焊與基礎槽鋼焊牢。

母線安裝:

開關設備中的母線采用矩形母線，且分段形式，當選用不同電流時所選用的母線只是數量規格不一，因而在安裝時必須遵照下列的步驟：

1.用清潔干燥的軟布擦楷母線，檢查絕緣套管有否損傷，在連接部位涂上導電膏或者中性凡士林。

2.一個柜接一個柜地安裝母線，將母線段和對應的分支小母線接在一起栓接時應插入合適的墊塊，用螺栓擰緊。

開關設備的接地裝置:

1.用預設的連接板將各柜的主接地母線連接在一起。

2.在開關柜內部聯接所有接地的引線。

3.將接地閘刀的接地線與開關柜主接地母線聯接。

4.將開關柜主接地母線與接地網相連。
